液壓過濾器流量阻力試驗臺

按不同流量下測量通過濾清器的壓差

聯系我們

產品描述

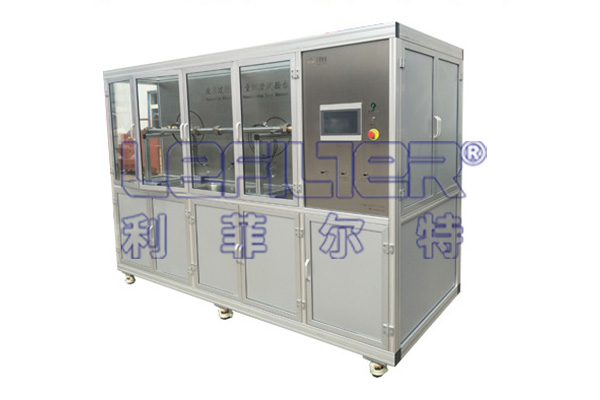

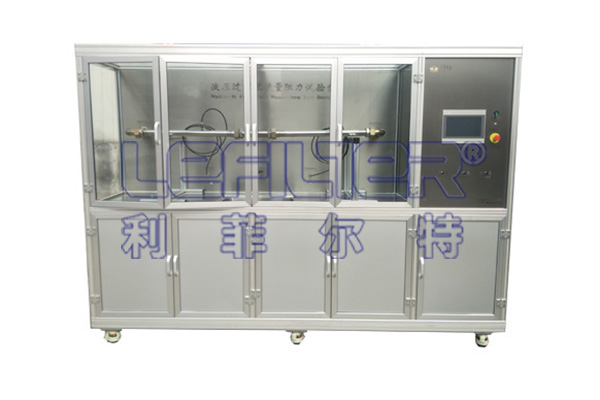

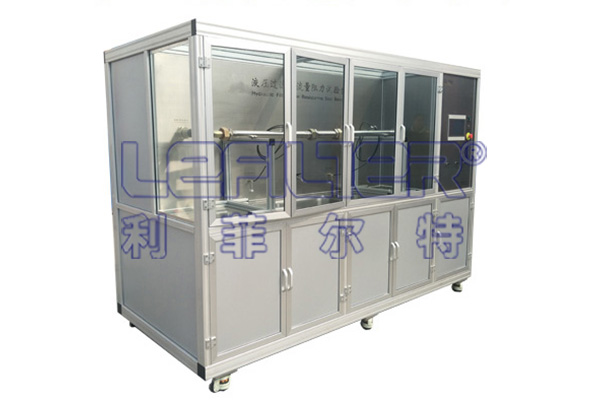

液壓過濾器流量阻力試驗臺，主要用于液壓過濾器壓降流量特性的測試。試驗臺臺架采用工業級高強度鋁合金型材，框架結構設計，結構緊湊、外形美觀，試驗臺臺面及試驗油箱采用不銹鋼拉絲板制作而成，試驗管路采用衛生級不銹鋼管。

液壓過濾器流量阻力試驗臺采用觸摸屏控制，具備手動和自動兩種操作模式。自動模式下設置完試驗參數后可進行一鍵測試，試驗數據可通過 USB數據傳輸接口導出至U盤。試驗臺具有異常保護功能可有效保障人身及設備安全。試驗臺管路系統分為兩套管路，可將試驗流量范圍全覆蓋。

執行標準

IS03968:2001《液壓過濾器壓降流量特性的評定》

測試項目

按不同流量下測量通過濾清器的壓差

測試對象

液壓油過濾器

主要技術參數

1.試驗溫度:40±2C

2.系統額定壓力:2500kPA

3.試驗流量:4~350L/MIN

4.壓差范圍0~600kPA

5.控制方式:程序自動控制加熱方式:電加熱冷卻方式:水冷

6.介質粘度:46cSr(在40℃)

7.試驗流量:100L/min--800L/min

8.工作介質:32號航空液壓油

產品功能說明

試驗循環系統設計說明:

本試驗臺液壓系統回路布置、零部件選型及測試精度均符合IS03968:2001《液壓過濾器壓降流量特性的評定》對測試設備的要求。

試驗泵:選用國內名牌產品齒輪泵，額定流量分別為150L/MIN、370L/IN兩泵并聯，此泵具有結構緊湊、運行平穩、流量及壓力脈動小、噪音低等特點，可為試驗系統提供充足可靠的動力源，并配合電氣變頻控制可實現額定流量范圍內的無級調速。

流量計:系統流量計選用國內知名廠家質量流量計，精度為0.15%滿足系統對流量精度、量程范圍的要求。為保證測試精度準確，系統設計為兩路測試流量段，流量段1測量范圍:4~50L/MIN，流量段2測量范圍:50~500L/MIN。

污染物監測儀:污染度監測儀可實時顯示試驗系統油液清潔度等級，試驗人員可根據清潔度等級判斷試驗用油是否符合當前被試濾清器的試驗要求。

試驗油箱:采用優質工業級不銹鋼板，總?cè)莘e設計為150L，有效容積125L。試驗油箱具備液位保護、溫度報警等功能。
