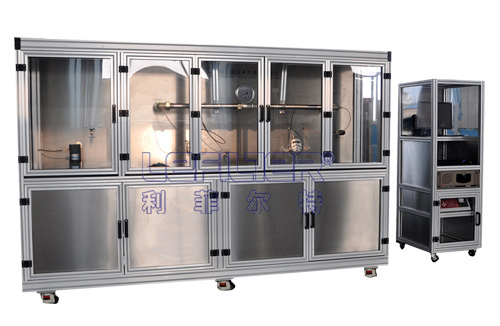

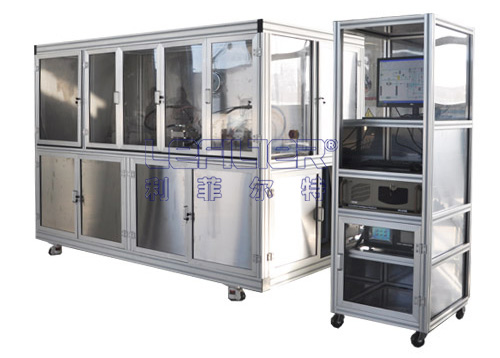

DT-100液壓多次通過試驗臺

試驗臺采用在線粒子計數法評定通油濾清器的過濾效率（過濾精度）、雜質儲存能力（納污容量、使用壽命）及流量壓降特性。簡單來說就是給濾芯不斷注入污染物（試驗粉塵），在線的顆粒傳感器測量注入的污染物，進而測評

聯系我們

產品描述

DT-100液壓多次通過試驗臺執行標準：

1.1 GB/T 18853 — 2002 《液壓傳動過濾器——評定濾芯過濾性能的多次通過方法》
1.2 ISO 16889 — 2007 《液壓傳動過濾器——評定濾芯過濾性能的多次通過方法》
1.3 ISO 4548 — 12:1997 《內燃機全流式機油濾清器試驗方法第12部分用顆粒計數法測試過濾效率和納污容量》
1.4 ISO/DIS 19438 — 2000 《內燃機柴油濾清器和汽油濾清器——采用粒子計數法測定濾清效率和雜質存儲能力》

DT-100液壓多次通過試驗臺測試項目：

1、過濾效率（過濾精度）
2、雜質儲存能力（納污容量、使用壽命）
3、流量壓降特性

DT-100液壓多次通過試驗臺技術參數：

表1 DT-100主要技術參數表
序號	技術參數	技術指標	備注說明
1	試驗介質	YH-15或同級或客戶指定油品
2	介質粘度	13.2 mm2/s （在 40°C時）
3	試驗流量范圍	1 ～ 100 L/min	三個循環試驗流量段
4	循環試驗段1	1 L/min ～ 10L/min
5	循環試驗段2	＞10L/min ～ 30L/min
6	循環試驗段3	＞30 L/min ～ 100L/min
7	最小系統壓力	0.6 MPa	保證顆粒計數器計量穩定
8	最大系統壓力	2.0MPa
9	最大壓差	1.6 MPa
10	壓差傳感器	0 ～ 200KPa
11	污注泵注入流量	50 ～ 300 ml/min可調
12	污物注入流量	250 ml/min
13	在線稀釋系統稀釋比	1:10（取樣流量為20ml）
14	試驗溫度控制	40±2 ℃
15	試驗油箱容積	50L	雙錐設計
16	污注油箱容積	40L
17	輔助油箱容積	100L
18	顆粒計數器（國產）	天津KZD-3A 32通道（上下游各16個通道）
19	控制方式	程序自動控制
20	加熱方式	硅橡膠電加熱
21	冷卻方式	制冷機組
22	臺架主要材質	鋁型材、鋁塑板、不銹鋼板
23	管路材質	304不銹鋼鋼管
24	濾材工裝	200cm2一套
25	旋裝濾工裝	一套
26	試驗臺功率	28kW
27	試驗臺電源	三相五線制AC380V / 50Hz
28	試驗臺尺寸	3200×1500×2000（長×寬×高）	（以會簽圖紙為準）
29	測控臺尺寸	800×700×1800（長×寬×高）	（以會簽圖紙為準）

DT-100液壓多次通過試驗臺儀式精度和試驗條件：

表2 測試儀器精度和試驗條件
試驗參數		SI單位	儀器讀數精度（±）	允許的試驗條件變化范圍（±）
壓降		kPa	5%	—
上游基本重量污染度		mg/L	—	10%
流量	注入流量	mL/min	2%	5%
	試驗流量	L/min	2%	5%
	傳感器流量	L/min	1.5%	3%
溫度		℃	1℃	2℃
時間		s	1s	—
體積	注入系統	L	2%	—
體積	過濾器試驗系統	L	2%	5%
備注：包括傳感器流量變化在內的兩個傳感器之間的總體流量偏差應在10%以內。
